K27500
|
CT9201265
|

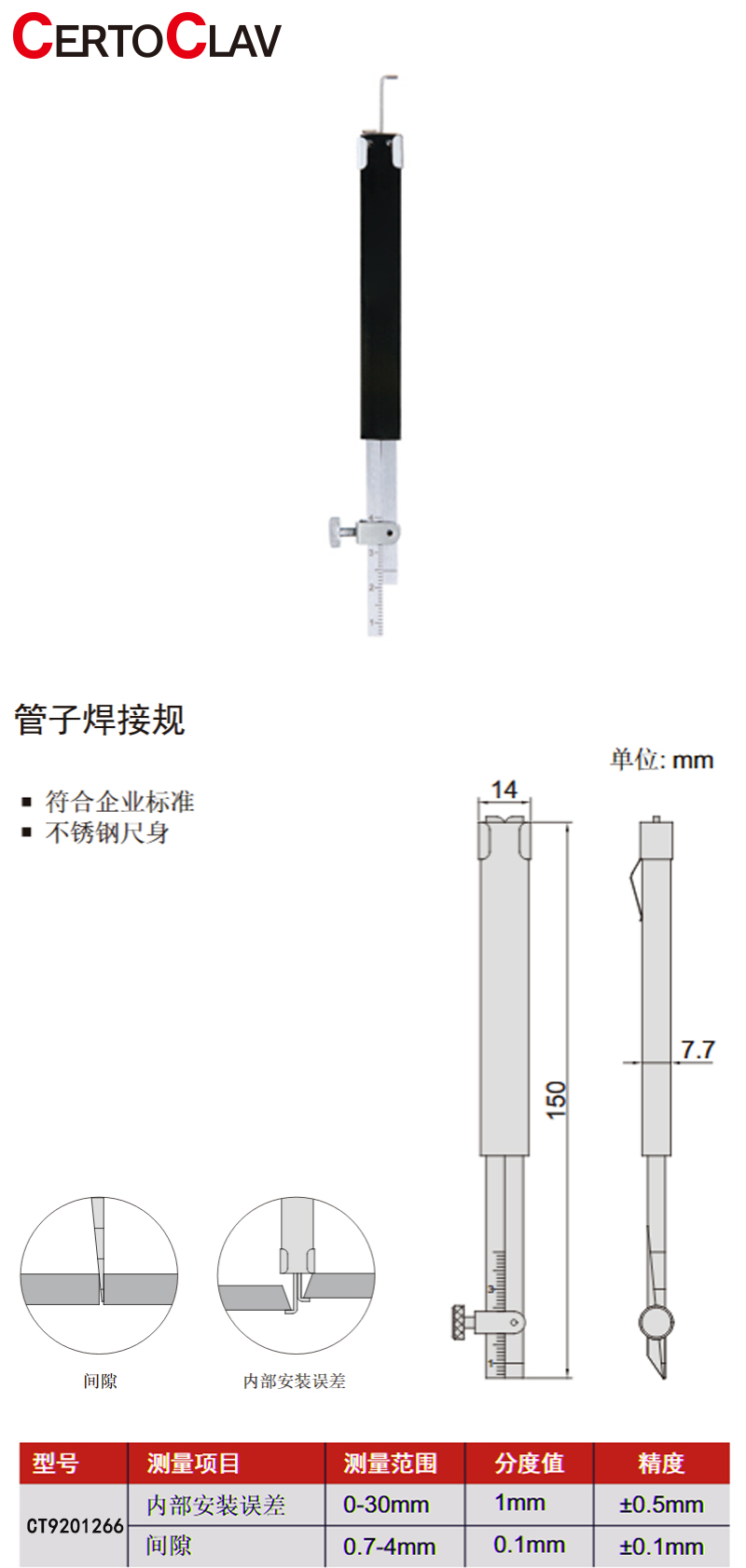

坡口角度,管壁厚,内部安装误差(高-低),间隙,焊缝高度,测量插焊两条标记线的距离,焊脚长度,焊脚高度 |
坡口角度:37.5°
管壁厚:0~45mm(0~1-3/4")
内部安装误差(高-低):0~35mm(0~1-3/8”）
间隙:1.6mm,2.4mm
焊缝高度:0~35mm(0~1-3/8")
测量插焊两条标记线的距离:0~60mm(0~2-3/8“）
焊脚长度:0~30mm(0~1-1/4”）
焊脚高度:0~35mm(0~1-3/8") |
管壁厚:1mm(1/16")
内部安装误差(高-低):1mm(1/32")
焊缝高度:1mm(1/32")
测量插焊两条标记线的距离:1mm(1/16")
焊脚长度:1mm(1/16")
焊脚高度:1mm(1/32") |
坡口角度:±1°
管壁厚:±0.5mm
内部安装误差(高-低):±0.5mm
间隙:±0.1mm
焊缝高度:±0.5mm
测量插焊两条标记线的距离:±0.5mm
焊脚长度:±0.5mm
焊脚高度:±0.5mm |
499.50 |
1235095
|
